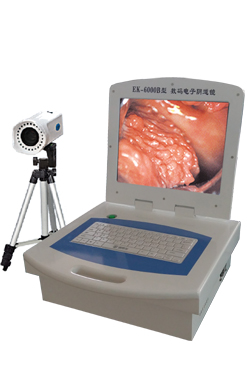

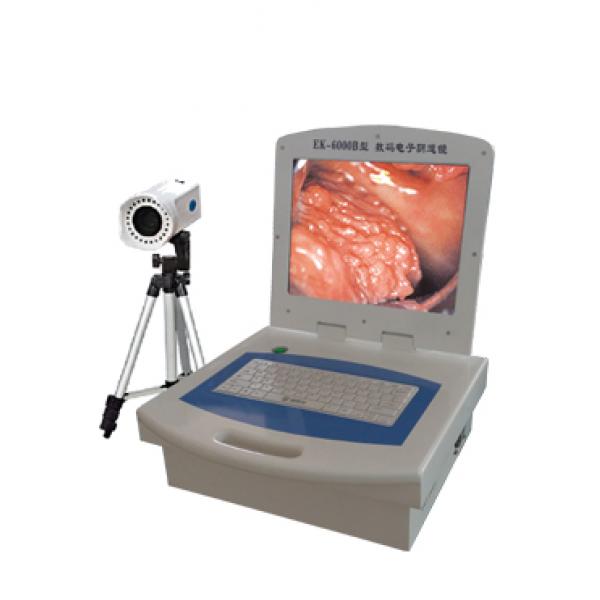

EK—6000B型 数码电子阴道镜
（便携式分析打印）
一、产品特点及应用范围
EK-6000B型（便携式）数码电子阴道镜（以下简称：阴道镜）适用于外阴、阴道、宫颈病变的检查和诊断。尤其是细胞脱落细胞学检查阳性，肉眼观察又难以确定的病变区，在阴道镜的引导下活检可大大提高阳性率。细胞学检查配合阴道镜检查对早期的宫颈癌诊断,是极为有效的方法之一.它由视频采集系统，微型电子计算机，阴道镜软件组成，主要起到对阴道镜获取的医学图像进行处理，保存，传输的作用。由于阴道镜是新采用计算机辅助阴道镜集成一体化的图像处理系统，因此它能发挥阴道镜的作用，较好地满足未来数码电子阴道镜数字化技术的发展要求。阴道镜型号标记由企业名称代号、产品类别代号和产品设计序号三部分组成。
二、配置及技术参数
1、阴道镜
（1）摄像点阵：进口 组装200万象素高清晰度彩色数字摄像头；
（2）1/4寸彩色数字CCD；
（3）照度0.02Lux；
（4）镜头信噪比50分贝；
（5）镜头聚焦距离150-350mm，实时放大或缩小；
（6）DSP动态自动聚焦系统，配合手动聚焦调整；
（7）放大倍数1-2400，图像冻结、滤镜；
（8）视野范围：2.5mm-20mm-320mm；
（9）摄像头分辨率：≥600TVL,最大照射强度≥1000Lux，光斑直径≥ 65mm;
（10）手柄：手动调节；
2、 支架
3、品牌主板
4、内存：1G
5、硬盘：500G
6、显示器：15寸彩色液晶
7、图像卡：视频采集卡
8、鼠标，键盘：PS/2接头；
9、软件系统：WINXP操作系统，静态、动态图像连续采集和回放，同屏多幅对比；可测量、计算、复制、自由编辑，打印多种格式图文报告；有诊断资料库，提供病倒分析参考图。
三、 功能特点
1、采用目前高品质的1／4寸彩色数字式光学变焦镜头，30倍光学倍焦。200万象素提供全屏幕的高清晰度影像。
2、DSP动态自动聚焦系统，8倍数字倍焦。配合手动焦距调整，超近摄像，0.1米外均可得　　　　到清晰的成像。
3、AWB方式内部自动测光,亮度自动调整及电子防震动措施,四周动态聚焦平衡。
4、采用快速聚焦CCD技术，使临床检查、观察、操作更加方便快捷。
5、高速专用计算机处理,实现病变图像冻结、采集、存储、分析、打印、操作一体化管理。
6、高亮度光源设计改善您的观察效果.
7、环型多点LED光源的亮度和色温较传统的卤素光提高60％，寿命达10万小时，再现更真实的组织颜色。彻底消除由于色温和纯度不均匀、图象放大模糊等现象。
8、照明均匀的聚束光，即使在高倍率放大时也毫无光损耗。
9、影像光斑减影技术，更清晰显现皮下血管形态，更易于鉴别极其微小细节，对宫颈、外阴的血管观察具有特殊效果。
10、具有静态图像连续采集功能，可进行多达数十幅图像动态浏览。
11、具有多种不同采样频率的动态图像连续记录和电影回放功能。
12、图谱库可随时添加，并可与当前病历图片对比。
13、数十种图像增强功能，提高细微病灶检出率。
14、可生成网上报告，利用国际互联网或区域网传送影像信息，实现资源共享和远程会诊。
15、体积小、重量轻、易携带，适宜基层医院和计生部门进行普查，可连接打印机。
四、适用范围
阴道炎，宫颈糜烂，宫颈炎，尤其对子宫颈癌的早期诊断有明显的效果。
